| 品牌：斯洛森 | 型号：XSD4 | 加工定制：是 |
| 测量精度：0.5 | 结构型式：柜装 | 显示方式：数显 |
| 外形尺寸：定制（mm） mm | 开孔尺寸：定制（mm） mm |

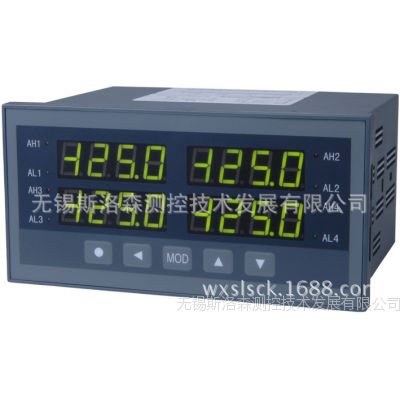

XSD4多通道智能仪表
多通道数字式仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送和控制。
特别适合：
通道之间相互关连，需要加、减、比较等运算的应用
缩小测量控制仪表的尺寸
降低设备成本
主要特点：
4 误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
4 适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
4 仪表内置1个运算单元，其运算结果用于显示、通讯、变送、报警、打印。该运算单元通过设定对通道之间的测量值
进行以下任意1种运算：加、减（限2通道仪表）、计算平均值、判断值（或最小值）
4 1 ~ 4点报警输出，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设
定分配到***通道或运算单元。
4 2通道仪表1 ~ 2路隔离变送输出，将测量、变换后的显示值或运算单元的结果以标准电流、电压形式输出供其它设
备使用。
4 全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。***的控制权转移功能使计算
机可以直接控制仪表的报警输出和变送输出。读取一个测量数据的时间小于10ms提供测试软件，组态软件和应用软
件技术支持
4 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能
多通道数字式仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现性能。
基本技术规格
4 电 源：85V~265V AC，功耗小于8VA；
10V~ 36V DC，功耗小于6VA
其它电源规格以随机说明书为准
4 工作环境：0℃~50℃，湿度低于90%R.H。宽温范围的仪表需在订货时注明
4 显示范围：-1999~9999，小数点位置可设定
4 显示分辨力：1/10000
4 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，其中
电压：1V~5V DC，0V~5V DC可通过设定选择
电流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
4 基本误差：小于±0.2%F.S
4 测量分辨力：1/60000，16位A/D转换器
4 测量控制周期：通道数×0.2秒
选配件技术规格
4 报警输出
报警方式及报警输出方式通过设定选择。延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
4 变送输出
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/3000（内部分辨力1/4000），误差小于±0.2% F.S
4 通信接口
光电隔离
RS232、RS485标准，在订货时注明
仪表地址0~99可设定
通信速率1200、2400、4800、9600、19200通过设定选择
仪表收到计算机命令到发出相应数据的回答延迟：以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答
延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
4 打印接口及打印单元
内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
手动，手动+定时，手动+定时+报警三种打印方式通过设置选择
打印内容：时间（年、月、日、时、分），报警状态，测量值，工程量单位
打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
4 外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于60mA
精密电源：用于给压力、荷重等传感器供电，输出值与标称值的误差小于0.2%，负载能力大于40mA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
