JCJ200G高压型温湿度变送器采用湿敏电阻作为感湿组件，配备***的硬件电路和温度补偿处理技术，实现了全量程良好的线性和准确度,产品采用传感器和变送分体式结构，方便把探头投入到测湿环境中，大大提高了测量的灵活性。

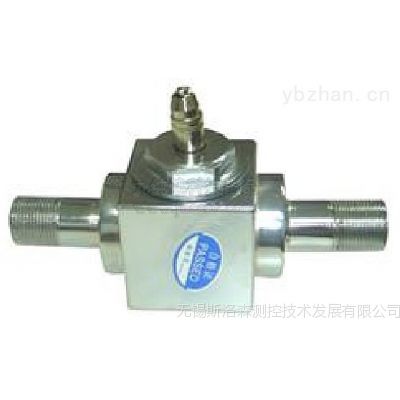

JCJ200G温湿度变送器配套的传感器探头采用耐压型金属三通管封装，用于密闭且气体压力较大（承受5MPa压力）的测量环境。

应用场合：
JCJ200G三通式温湿度变送器适用于火电厂、密闭管道含有压力的环境的温湿度测量。

技术参数：

JCJ200G	温湿度变送器（耐压型）
工作电源	12VDC±10% 12VAC±10% 24VDC±10% 24VAC±10% 其它工作电源（注明）
温度参数	温度传感器	铂电阻Pt100
	温度测量范围	（0～50）℃、（0～80）℃ （-20～60）℃、（-40～80）℃
	测量准确度	Pt100：优于±0.5℃(0～50℃)
湿度参数	湿度传感器	湿敏电阻
	工作温度	-40～80℃
	反应时间（ta）	典型值＜5s
	长期稳定性	典型值0.5%RH/年
	有效测量范围	10～95% RH
	信号输出对应范围	0～*** RH
	测量准确度	±3% RH（20～90%RH,20℃,无结露）
	测量稳定性	通常状态下，漂移不大于1%RH
输出信号	电压信号	1、（0～5）VDC 2、（0～10V）VDC 3、（0～1）VDC
	电流信号	（三线制） 4、（4～20）mA 5、（0～20）mA 6、（0～10）mA
		（两线制） 7、（4～20）mA
工作环境	湿度：5～95%RH 无凝露温度：-40～80℃
变送器材料	ABS塑料
外形尺寸	120×80×42mm
颜色	乳白色
重量	130g
安装	壁挂或吸顶
负载能力	电压型： ≥1KΩ
	电流型： 0～500Ω

探头外形尺寸：

接线示意图：

说明：对于输入信号非隔离型的温湿度表/PLC模拟量采集模块等

二次仪表的信号“输入-”可能只有一个端子，则只需接“电源-”即可。

RT（Tout）：温度信号输出 RH（Hout）：湿度信号输出

VCC：工作电源，据需要可选12V/24V GND：直流地

12VDC：输出信号为（0-5）V输出时所用电源

24VDC：输出信号4-20mA或0-10mA或0-20mA或0-5/10V时选用

交流电源： 24VAC信号分别接在电源+和电源-（接线不分顺序）

信号输出：“电源-”作为信号地，它和温度信号、湿度信号之间的电压即为对应的温度、湿度测量值。

注：对于交流电源供电，传感器如果是电流信号输出，则输出必须采用三线制形式。

JCJ200G产品选型：

JCJ200GS口T口H温湿度变送器
JCJ200G	温湿度变送器
	S口	输出信号 1=(0～5)VDC 2=(0～10)VDC 3=(0～1)VDC 4=三线制(4～20)mA 5=(0～20)mA 6=(0～10)mA 7=二线制(4～20)mA 9=用户*** R2=RS232接口 R4=RS485接口
	T口	温度范围 0=无温度输出 1=0～50℃ 2=0～80℃ 3=-20～60℃ 4=-40～80℃ 9=***
	H	湿度精度：±3%（默认）
